Montaż wózka Garbaruk RD w przerzutce tylnej Sram 10 biegów

Postępuj zgodnie z naszymi wytycznymi, aby zapewnić optymalną pracę układu napędowego z wózkiem garbaruk RD

WYKONAJ PONIŻSZE CZYNNOŚCI, ABY ZAINSTALOWAĆ WÓZEK GARBARUK RD NA TYLNEJ PRZERZUTCE SRAM 10-BIEGOWEJ

TREŚĆ

• Potrzebne narzędzia
• KROK 1: Odkręć śruby mocujące kółka przerzutki na miejscu
• KROK 2: Odmontuj główną część wózka
• KROK 3: Przygotuj wózek Garbaruk do złożenia
• KROK 4: Zamontuj wózek Garbaruk
• KROK 5: Zamocuj wózek na miejscu
• KROK 6: Ponownie zamontuj kółka
• Montaż wózka jest zakonczony

Potrzebne narzędzia

Aby bezproblemowo zamontować wózek Garbaruk RD, potrzebne będą następujące narzędzia:

• klucz 3mm Allen (hex)
• klucz 2,5mm Allen (hex)
• opalarka (wymagana do usunięcia standardowego wózka karbonowego, jeśli twoja tylna przerzutka jest w niego wyposażona)

KROK 1: Odkręć śruby mocujące kółka przerzutki na miejscu

KROK 2: Odmontuj główną część wózka

Użyj opalarki, jeśli usuwasz wózek karbonowy SRAM

KROK 3: Przygotuj wózek Garbaruk do złożenia

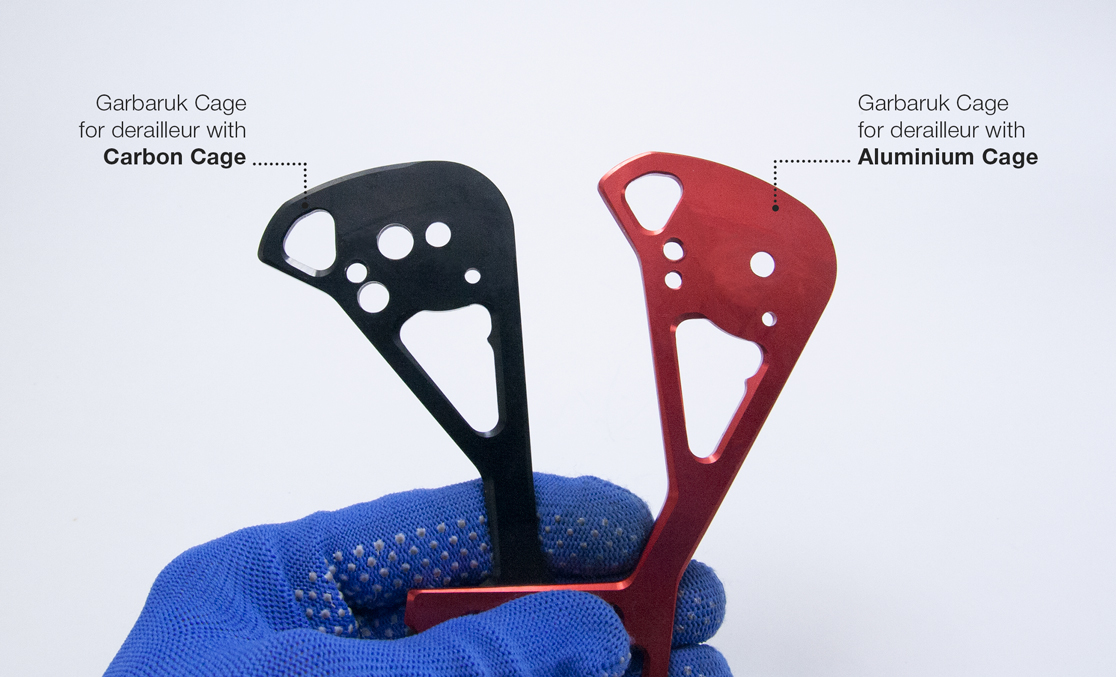

Proszę wziąć pod uwagę różnicę między różnymi modelami wózków dla zwykłych tylnych przerzutek SRAM i przerzutek SRAM z wózkiem karbonowym.

Umieść plastikową nasadkę zgodnie ze schematem poniżej

KROK 4: Zamontuj wózek Garbaruk

Włóż zewnętrzny koniec sprężyny sprzęgła przerzutki do odpowiedniego otworu w korpusie sprzęgła

Dokręć śrubę mocującą wózek o 2-3 obroty

KROK 5: Zamocuj wózek na miejscu

Obracając wózek ze śrubą mocującą w kierunku przeciwnym do ruchu wskazówek zegara, dokręcisz sprężynę sprzęgła przerzutki i zabezpieczysz wózek przed samoistnym odkręceniem

Dokręć śrubę mocującą z siłą 8 Nm (zalecana maksymalna wartość momentu obrotowego)

KROK 6: Ponownie zamontuj kółka

Montaż wózka jest zakonczony
